Auf den Punkt gebracht
Die Charakterisierung von Mikrometermaterialien ist heute aufgrund der laufenden Forschung und Entwicklung für neue Technologien, wie Batterie- und Wasserstoffanwendungen, sowie der Bemühungen um Miniaturisierung ein wichtiges Thema.
Aufgrund des großen Verhältnisses von Oberfläche zu Volumen müssen diese Arten von Materialien getrennt von Massenmaterialien untersucht werden, aber die Probenvorbereitung und die Messungen können sehr schwierig sein.

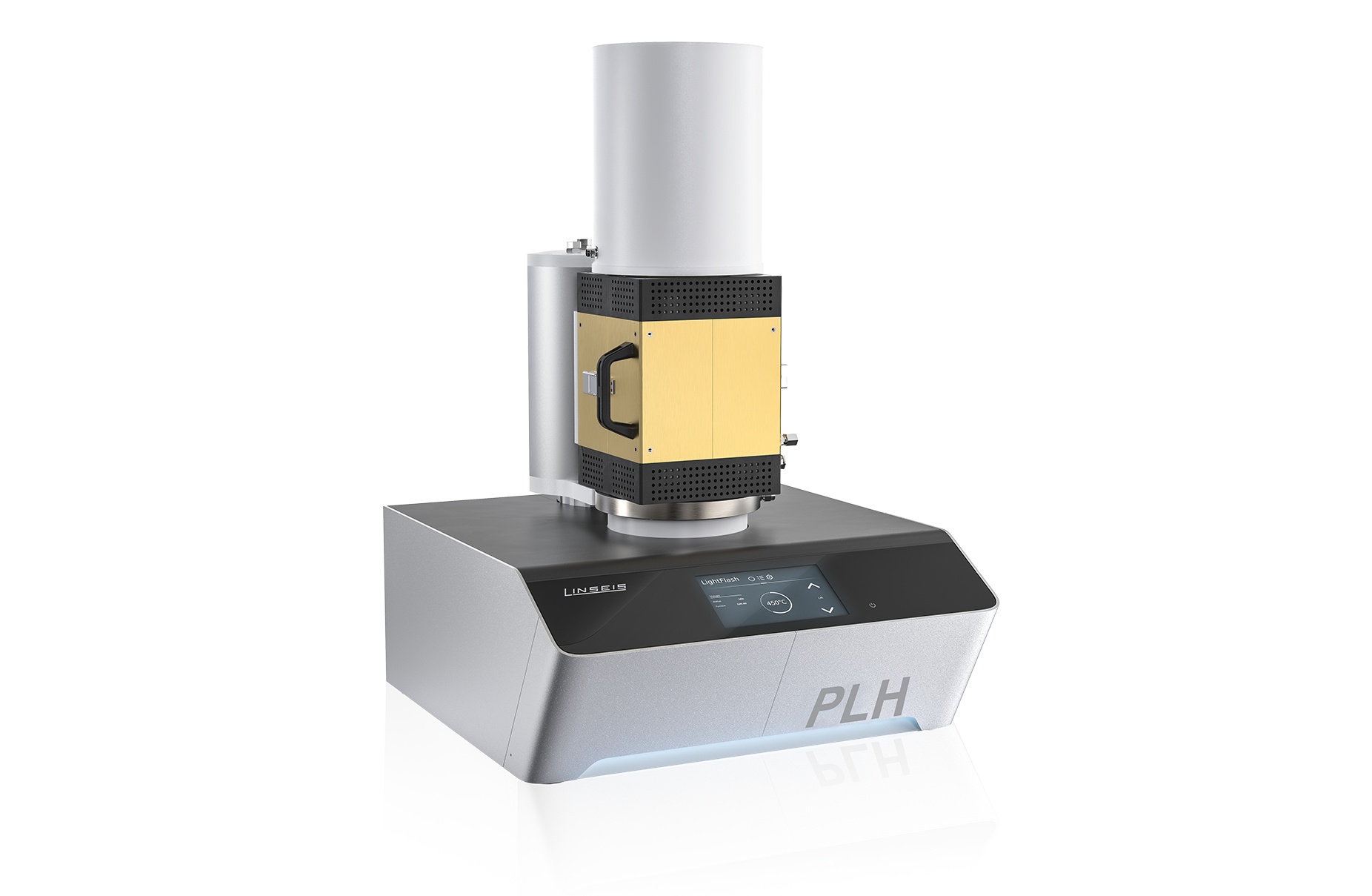

Zusätzlich zu unserer bewährten Laserblitztechnik ermöglicht uns der PLH-Aufbau, den Messbereich unserer zerstörungsfreien optischen Instrumente in Bezug auf Dicke und Wärmetransporteigenschaften zu erweitern.
Das PLH wurde entwickelt und optimiert, um Proben mit hoher Genauigkeit über einen Messbereich von 10 μm bis 500 μm und einen Temperaturleifähigkeits-Bereich von 0,01 – 2000 mm²/s zu charakterisieren.
Das System kann eine breite Palette von Materialien verarbeiten. Es ist möglich, sowohl Proben mit halbleitendem Verhalten als auch Metalle, Keramiken oder Polymere zu messen. Typische Anwendungen sind freistehende Folien und Membranen für die Batterie- und Wasserstoffindustrie.
Modus
Cross-Plane Periodic Laser Heating
Das System verwendet einen Diodenlaser, um die Rückseite einer Probe periodisch mit kontinuierlichem, amplitudenmoduliertem Laserlicht zu erwärmen. Diese Energie wird von der Probe absorbiert und löst eine Wärmewelle aus. Die Wärmewelle breitet sich durch die Probe zu ihrer Vorderseite aus, wo die ursprünglich absorbierte Wärmeenergie emittiert wird. Die sich daraus ergebende Temperaturschwingung auf der Vorderseite wird mit einem IR-Detektor aufgezeichnet, wie in der Abbildung unten dargestellt.
Aufgrund der thermischen Transporteigenschaften der Probe kann ein charakteristisches Verhalten der Phasenverschiebung und der Amplitude des resultierenden Signals beobachtet werden.
Die Auswertung der Wärmeleitfähigkeit, der Temperaturleitfähigkeit und der spezifischen Wärmekapazität des Volumens erfolgt mit unserem umfassenden Linseis-Softwarepaket. Der einzige erforderliche Eingabeparameter ist die Probendicke.
IL bezeichnet das modulierte Laserlicht und IIR ist die Infrarotstrahlung mit den entsprechenden Amplituden AL und AIR sowie der Phasenverschiebung Φ.
α = Wärmedurchlässigkeit [m2/s]
L = Höhe der Probe [m]
m = Steigung des linearen Bereichs [√s]
Modus
In-Plane Periodic Laser Heating
α =Wärmedurchlassgrad [m²/s]
ω =Winkelfrequenz (2*π*f ) [1/s]
f = Modulationsfrequenz [Hz]
m(Φ, amp) = Steigung der beiden Messkurven einmal nach Phase und
einmal nach der Amplitude [1/m]
Darüber hinaus ist das System in der Lage, die Temperaturleitfähigkeit in der Ebene zu messen, indem ein horizontaler Versatztisch verwendet wird, während die Probe gleichzeitig mit kontinuierlichem, amplitudenmoduliertem Laserlicht angeregt wird.
Abhängig von der Temperaturleitfähigkeit der Probe in der Ebene lässt sich ein charakteristisches Verhalten der gemessenen Phasenverschiebung und Amplitude in Bezug auf den seitlichen Versatz zwischen Laser und Detektor beobachten.
Diese Methodik ermöglicht es, die komplizierte Beziehung zwischen Wärmeleitfähigkeit und Diffusionsfähigkeit aufzuklären, was zu Erkenntnissen führt, die erhebliche Auswirkungen auf die Materialwissenschaft haben können.
Durch präzise Messungen in der Ebene können thermische Engpässe identifiziert und optimale Konstruktionslösungen ermittelt werden, um die Leistung und Effizienz von Technologien, die auf anisotropen Materialien basieren, zu verbessern. Die Bewertung der Wärmeleitfähigkeit in der Ebene kann mit dem umfassenden Linseis-Softwarepaket durchgeführt werden, ohne dass weitere Eingabeparameter bekannt sind.
Anisotropie- und Inhomogenitätsanalyse
Anisotropie
Die Wärmeleitfähigkeit des Materials kann richtungsabhängig sein. “In-plane” und “cross-plane” sind Begriffe, die zwei spezifische Transportrichtungen innerhalb eines Materials beschreiben. Während “in-plane” eigentlich bedeutet, dass die Probe senkrecht zur Anregungsrichtung steht, bezieht sich der Begriff “cross-plane” auf die Wärmeleitfähigkeit der Probe in der Anregungsrichtung.
Die Wärmeleitfähigkeiten quer zur Ebene und in der Ebene können sich erheblich voneinander unterscheiden und leicht mehrere Größenordnungen übersteigen.
Die Anwendungsfälle sind vielfältig, und das Wissen darüber kann in verschiedenen Anwendungen wie elektronischen Geräten, bei denen das Wärmemanagement eine allgegenwärtige Herausforderung darstellt, von entscheidender Bedeutung sein.
Inhomogenität
Je nach Probe kann die Zusammensetzung innerhalb der Probe leicht variieren.
Dies ist normalerweise bei Gelen, Pasten und Polymeren der Fall, so dass sich diese Änderung auch in der Wärmeleitfähigkeit niederschlägt.
Standard-LFA-Geräte ignorieren diese Tatsache normalerweise und betrachten die gesamte Probe auf einmal, während sie durch den Lichtimpuls erhitzt wird. Bei Interesse an diesen Unterschieden kommt unsere PLH-Technik zum Einsatz.
Im Gegensatz zum Laserblitzverfahren wird die Probe nur lokal erhitzt, und Sie können die Probe auf Inhomogenitäten prüfen.
Schwankungen in der Wärmeleitfähigkeit können zu Hot Spots führen, die die Leistung und Lebensdauer von elektronischen Geräten beeinträchtigen.
Die Sicherstellung einer homogenen Wärmeleitfähigkeitsverteilung ist entscheidend für ein effektives Wärmemanagement und die Vermeidung von Überhitzung.
Unique Features
Temperaturbereich
bis zu 300°C
Dicke von 10 µm bis zu 500 µm
Multi-Proben-Roboter
Vollautomatischer Betrieb
Service-Hotline
+49 (0) 9287/880 0
Donnerstag von 8-16 Uhr erreichbar
und Freitag von 8-12 Uhr.
Wir sind für Sie da!
Spezifikationen
Schwarz auf Weiß
MODELL | PLH |
|---|---|
| Temperaturbereich: | RT bis 300°C |
| Aufheizrate: | 0,01 bis 20 °C/min |
| Probenabmessungen: | Ø 3, 5, 6, 8, 10, 12,7 oder 25,4 mm Quadratische 3x3, 5×5, 6x6, 10×10 oder 20×20 mm |
| Probenstärke: | 10 – 500 μm |
| Probenroboter: | Roboter mit 3 oder 6 Proben |
| Laserquelle: | CW-Diodenlaser bis zu 5 W Wellenlänge: 450 nm |
| Thermische Diffusivität: | 0,01 bis 2000 mm²/s (abhängig von der Dicke) |
| Genauigkeit: | ±5% |
| Wiederholbarkeit: | ±5% |
| Grundfläche: | 550 x 600 x 680 mm 21,6 x 23,6 x 26,7 Zoll |
| ASTM-Normen LFA: ASTM E-1461, DIN 30905 und DIN EN 821 ASTM-Normen PLH: JIS R 7240:2018 & ISO: 20007:2017 |
|
Kombinationslösung LFA + PLH
| Temperaturbereich: | RT bis 300 °C, 500 °C, 1000 °C, 1250 °C, 1600 °C |
| Probenabmessungen: | Ø 3, 6, 10, 12,7 oder 25,4 mm Quadrat 5×5, 10×10 oder 20×20 mm |
| Beispielroboter: | Karussell mit 3 oder 6 Proben |
| Probendicke: | 10 bis 6000 μm |
| Wärmedurchlässigkeit: | von 0,01 bis 2000 mm2/s (dickenabhängig) |
| Genauigkeit: | ±5% |
| Reproduzierbarkeit: | ±5% |
Probenhalter und -träger
Durchgehend unveränderte Proben
Höchster Durchsatz auf dem Markt. Die Kombination aus Probenroboter und integriertem Ofen ermöglicht unübertroffene Durchlaufzeiten und vollautomatische Messungen für bis zu 3 oder 6 Proben. Je nach Probenanforderung sind verschiedene Probenhaltergeometrien und Materialien verfügbar.
Musterträger
6 Proben rund oder quadratisch
3 mm, 6 mm, 10 mm oder 12,7 mm
3 Proben rund
25,4 mm oder quadratisch 20 mm
Probenhalter
Probenhalter quadratisch
Proben 3×3 mm2 / 10×10 mm2 / 20×20 mm2
Probenhalter rund
Proben 3mm / 10mm / 12,7mm / 25,4mm
Software
Werte sichtbar und vergleichbar machen
Allgemein
- Neues Design mit verbesserter Benutzerfreundlichkeit
- Reaktionsschnelle und anpassbare Software
- Direkter Link zum Online-Support
- Periodische Online-Software-Updates
- Live-Auswertung sowie Nachbearbeitung/Auswertung
- Fortgeschrittene Speicherkonzepte
- Datenexport und -import in ASCII
- Multimethodenmessungen (LFA, PLH)
- Datenexport und -import im ASCII-Format
- Kundenindividuelle Berichterstellung
- Gerät Plug & Play
- Einfache Firmware-Updates
- Intelligente Fehlerbehandlung
- Geräteanschluss über USB oder LAN
- Plausibilitätsprüfungen vor der Messung
Auswertungssoftware
- Design-Update
- Verbesserte Benutzerfreundlichkeit und Flexibilität
- Python-Schnittstelle für eigene Plugins
- Kombinieren von Kurven aus verschiedenen Quellen/Messgeräten
Messsoftware
- Einfache und benutzerfreundliche Dateneingabe für Temperatur
- Voll automatisierter Messablauf für Mehrprobenmessungen
- Spezifische Wärme- und Wärmeleitfähigkeitsmessroutine (Referenz erforderlich)
Applikationen
Anwendung: Polytetrafluorethylen (PTFE) 100 µm
Für Polytetrafluorethylen (PTFE) – eine dünne Polymerfolie – besser bekannt als Teflon, beträgt der Referenzwert der Temperaturleitfähigkeit für PTFE 0,11 mm²/s. Teflon wird als Beschichtung für Pfannen verwendet, damit Lebensmittel nicht an der Pfanne haften bleiben und sich leicht reinigen lassen. Die Dicke dieser Beschichtungen variiert zwischen 30 µm und 150 µm.
In der Messkurve auf der Seite sind die Phasenverschiebung zwischen der Anregung und der Infrarotstrahlung und eine Art Amplitude der Infrarotstrahlung im Vergleich zur Quadratwurzel der Winkelfrequenz dargestellt, die zur Steuerung des Lasers verwendet wird. Aus der Steigung des linearen Teils dieser beiden Kurven wird die Temperaturleitfähigkeit bestimmt.
Anwendung: Saphir 500 µm
Saphir gehört zur Kategorie der keramischen Materialien und hat einen Referenzwert der thermischen Diffusivität von 13,3 mm²/s. Unsere Messungen bestätigen diesen Wert der thermischen Diffusivität mit hoher Genauigkeit. Aufgrund seiner hervorragenden thermischen und optischen Eigenschaften wird es häufig in der Mikroelektronik für Lasertechnologien und LEDs verwendet.
In der Messkurve auf der Seite sind die Phasenverschiebung zwischen der Anregung und der Infrarotstrahlung und eine Art Amplitude der Infrarotstrahlung im Vergleich zur Quadratwurzel der Winkelfrequenz dargestellt, die zur Ansteuerung des Lasers verwendet wird. Aus der Steigung des linearen Teils dieser beiden Kurven wird die Temperaturleitfähigkeit bestimmt.
Anwendung: Kupfer 500 µm
Kupferfolien, insbesondere solche mit einer Dicke von nur 560 µm, werden in der Elektronikindustrie häufig als Wärmeverteiler eingesetzt. Sie spielen eine entscheidende Rolle bei der Wärmeableitung in elektronischen Bauteilen, indem sie eine effiziente Wärmeverteilung gewährleisten, was die Leistung und Langlebigkeit von Geräten verbessert. Ihre Einsatzbereiche reichen von alltäglichen Geräten wie Smartphones und Laptops bis hin zu hochentwickelten Systemen in der Luft- und Raumfahrt. Der Referenzwert für dieses Muster beträgt 117 mm²/s.
In der Messkurve auf der Seite sind die Phasenverschiebung zwischen der Anregung und der Infrarotstrahlung und eine Art Amplitude der Infrarotstrahlung im Vergleich zur Quadratwurzel der Winkelfrequenz dargestellt, die zur Ansteuerung des Lasers verwendet wird. Aus der Steigung des linearen Teils dieser beiden Kurven wird die Temperaturleitfähigkeit bestimmt.
Anwendungsbeispiel: Reproduzierbarkeit von PTFE 100 μm
Die Wiederholbarkeit einer Polytetrafluorethylen-Messung mit einer Dicke von 105,6 μm ist mit knapp über 1 % hervorragend. Dies bestätigt die Messmethode und ihre hohe Leistungsfähigkeit.
