Beschreibung
Auf den Punkt gebracht

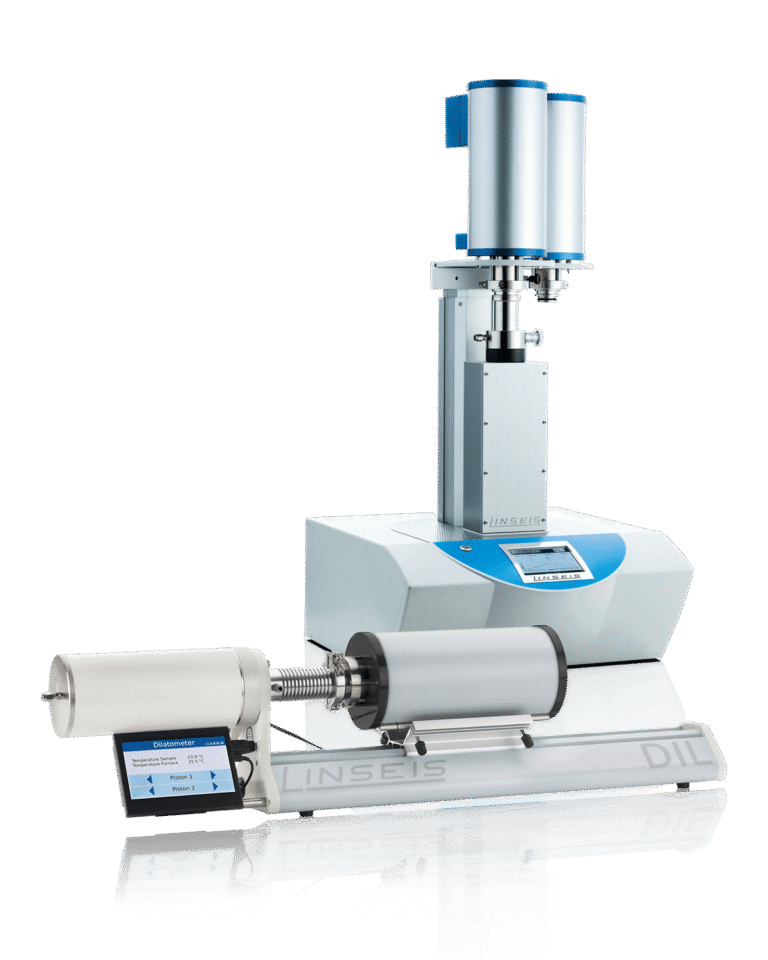

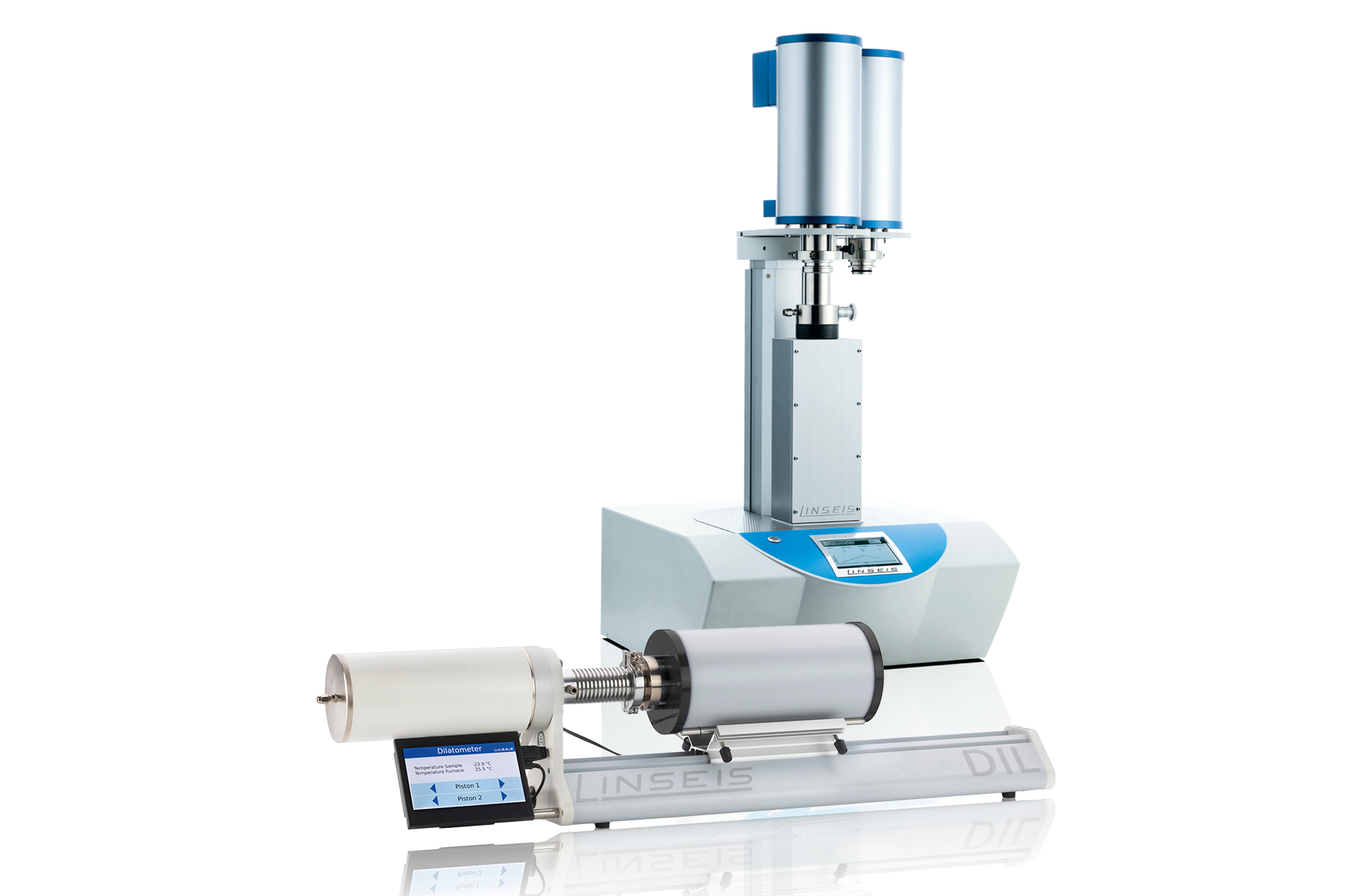

Das Linseis DIL L75 PT Horizontal und das DIL L75 V sind hochpräzise Dilatometer für die Messung thermischer Längenänderungen in Feststoffen, Flüssigkeiten, Pulvern und Pasten. Das DIL L75 PT Horizontal bietet eine hochvakuumdichte Bauweise, die Messungen unter Vakuum sowie unter oxidierenden und reduzierenden Atmosphären ermöglicht. Das DIL L75 V zeichnet sich durch seinen reibungsfreien „Zero Friction“-Aufbau aus, der besonders für Sinterstudien und Materialien mit extrem niedriger Ausdehnung geeignet ist. Beide Systeme verfügen über hochauflösende induktive Wegaufnehmer, die höchste Genauigkeit, Reproduzierbarkeit und Langzeitstabilität gewährleisten. Dank der umfassenden Thermostatisierung und optionalen Anpassungen für den Einsatz in einer Glovebox sind sie vielseitig einsetzbar. Zudem bieten beide Modelle eine automatische Druckregelung, die den Anpressdruck je nach Anwendung stufenlos variieren lässt und diesen während der gesamten Messung konstant hält.
Die folgenden physikalischen Eigenschaften können gemessen werden:
- CTE
- Lineare Wärmeausdehnung
- Alpha Physical
- Sintertemperatur
- Phasen-Transformationen
- Erweichungspunkte
- Zersetzungstemperaturen
- Glasübergangs-Temperaturen
Die Cryo-Option des DIL L75 V ermöglicht Messungen bei Temperaturen von -263°C bis +220°C, bietet verschiedene Probenhalter, Vakuumbetrieb sowie kontrollierte Atmosphären und gewährleistet höchste Genauigkeit und einfache Handhabung.
Unique Features
Hochvakuumdichtes
Schubstangen-Dilatometer
Messungen unter Vakuum
sowie kontrollierten
oxidierenden oder
reduzierenden Atmosphären
Höchste Genauigkeit und Reproduzierbarkeit
durch hochauflösenden induktiven
Wegaufnehmer und Thermostatisierung
Automatische Druckregelung für kontinuierlichen
Anpressdruck zwischen 10 und 1000 mN
Optionale Trennung der mechanischen und elektrischen Komponenten für den Einsatz in „Glovebox“
Reibungsfreier „Zero Friction“-Aufbau,
ideal für Sinterstudien
und ULE-Materialien
Kompakter Aufbau mit optionalem
Drehteller für weitere Öfen
Cryo-Option für Messungen
bei Temperaturen von -263°C bis +220°C
Service-Hotline
+49 (0) 9287/880 0
Donnerstag von 8-16 Uhr erreichbar
und Freitag von 8-12 Uhr.
Wir sind für Sie da!
Spezifikationen
Schwarz auf Weiß
MODELL | DIL L75 Horizontal* |
|---|---|
| Temperaturbereich: | -180°C bis zu 2800°C |
| LVDT | |
| Delta L Auflösung: | 0,03 nm |
| Messbereich: | +/- 2500 µm |
| Kontaktkraft: | 10 mN bis zu 1 N |
| Optischer Encoder | |
| Delta L Auflösung: | 0,1 nm |
| Messbereich: | +/- 25000 µm |
| Automatische Probenlängendetektion: | ja |
| Kraftmodulation: | ja |
| Kontaktkraft: | 10 mN bis zu 5N |
| Multiple Ofenkonfiguration: | bis zu 2 Öfen |
| Motorisierte Ofenbewegung: | optional |
| Gasdosierung: | Manuelle Gasdosierung oder Mass Flow Controller 1/3 oder mehr Gase |
| Kontaktkrafteinstellung: | inklusive |
| Einzel-/ und Doppeldilatometer: | optional |
| Erweichungspunkt-Erkennung: | inklusive |
| Dichtebestimmung: | inklusive |
| L-DTA: | optional(bis zu 2000°C) |
| Ratenkontrolliertes Sintern (RCS): | inklusive |
| Thermische Bibliothek (Datenbank): | inklusive |
| Elektrische Thermostatisierung des Messkopfes: | inklusive |
| Tieftemperatur-Messoption: | LN2, Intra |
| Vakuumdichter Aufbau: | ja |
| Automatisches Evakuierungssystem: | optional |
| OGS Oxygen Getter: | optional |
| *Spezifikationen hängen von den Konfigurationen ab | |
MODELL | DIL L75 V* |
|---|---|
| Temperaturbereich: | -263°C bis zu 2800°C |
| LVDT | |
| Delta L Auflösung: | 0,03 nm |
| Messbereich: | +/- 2500 µm |
| Kontaktkraft: | 10 mN bis zu 1 N |
| Optischer Encoder | |
| Delta L Auflösung: | 0,1 nm |
| Messbereich: | +/- 25000 µm |
| Automatische Probenlängendetektion: | ja |
| Kraftmodulation: | ja |
| Kontaktkraft: | 10 mN bis zu 5N |
| Multiple Ofenkonfiguration: | bis zu 3 Öfen |
| Motorisierte Ofenbewegung: | inklusive |
| Gasdosierung: | Manuelle Gasdosierung oder Mass Flow Controller 1/3 oder mehr Gase |
| Kontaktkrafteinstellung: | inklusive |
| Einzel-/ und Doppeldilatometer: | optional |
| Erweichungspunkt-Erkennung: | inklusive |
| Dichtebestimmung: | inklusive |
| L-DTA: | Optional(bis zu 2000°C) |
| Ratenkontrolliertes Sintern (RCS): | inklusive |
| Thermische Bibliothek (Datenbank): | inklusive |
| Elektrische Thermostatisierung des Messkopfes:: | inklusive |
| Tieftemperatur-Messoption: | LN2, Intracooler |
| Vakuumdichter Aufbau: | ja |
| Automatisches Evakuierungssystem: | optional |
| OGS Sauerstoff Getter: | optional |
| *Spezifikationen hängen von den Konfigurationen ab | |
Ofenprogramm
DIL L75 PT Horizontal
TEMPERATUR | TYP | HEIZELEMENT | ATMOSPHÄRE | TEMPERATURSENSOR |
|---|---|---|---|---|
| -180°C – 500°C | L75/264 | Thermo coax | inert, oxid., red., vac. | Typ K |
| -180°C – 700°C | L75/264/700 | Thermo coax | inert, oxid., red., vac. | Typ K |
| -180°C up to 1000°C | L75/264/1000 | Thermo coax | inert, oxid., red., vac. | Typ K |
| RT – 1000°C | L75/220 | Kanthal | inert, oxid., red., vac. | Typ K |
| RT – 1400°C | L75/230 | Kanthal | inert, oxid., red., vac. | Typ S |
| RT – 1600°C | L75/240 | SiC | inert, oxid., red., vac. | Typ S |
| RT – 1650°C | L75/240 PT | Platinum | inert, oxid., vac. | Typ S |
| RT – 2000°C | L75/260 | Graphit | N2/Vac. | Typ C and/oder Pyrometer |
| RT – 2800°C | L75/280 | Graphit | N2/Vac. | Pyrometer |
DIL L75 PT Vertikal
TEMPERATUR | TYP | HEIZELEMENT | ATMOSPHÄRE | TEMPERATURSENSOR |
|---|---|---|---|---|
| -263°C – 300°C | L75/264 He | Thermo coax | inert, oxid., red., vac. | Semiconductor / Pt 100 |
| -180°C – 500°C | L75/264 | Thermo coax | inert, oxid., red., vac. | Type K |
| -180°C – 700°C | L75/264/700 | Thermo coax | inert, oxid., red., vac. | Type K |
| -180°C up to 1000°C | L75/264/1000 | Thermo coax | inert, oxid., red., vac. | Type K |
| RT – 1000°C | L75/220 | Kanthal | inert, oxid., red., vac. | Type K |
| RT – 1400°C | L75/230 | Kanthal | inert, oxid., red., vac. | Type S |
| RT – 1600°C | L75/240 | SiC | inert, oxid., red., vac. | Type S |
| RT – 1650°C | L75/240 PT | Platinum | inert, oxid., vac. | Type S |
| RT – 1750°C | L75/240 M | MoSi2 | inert, oxid., red., vac. | Type B |
| RT – 2000°C | L75/260 | Graphit | N2/Vac. | Type C and/oder Pyrometer |
| RT – 2400°C | L75/270 | Graphit | N2/Vac. | Pyrometer |
| RT – 2800°C | L75/280 | Graphit | N2/Vac. | Pyrometer |
Zubehör
- Geräte zur Probenpräparation
- Verschiedene Probenhalter (Größe, Material)
- Schublehre für manuelle oder Online-Eingabe der Probenlänge
- Drehteller für bis zu 3 Öfen
- Verschiedene Gasboxen: manuell, halbautomatisch und MFC geregelt
- Software-Option Raten Kontrolliertes Sintern (RCS)
- Verschiedene Rotations- und Turbomolekular-Pumpen
- Möglichkeit des Betriebs unter 100% H2
- LN2-Kühlung
Software
Werte sichtbar und vergleichbar machen
- Glasübergang und Erweichungspunktbestimmung
- Automatische Erweichungspunktabschaltung, frei einstellbar (Systemschutz)
- Anzeige von absoluter oder relativer Schrumpfung oder Ausdehnung
- Darstellung und Berechnung von technischem / physikalischem Ausdehnungskoeffizienten
- Ratenkontrolliertes Sintern (Software-Option)
- Sinterprozessauswertung
- Dichtebestimmung
- Automatische Auswerteroutinen
- Systemkorrektur (Temperatur, Nullkurve, etc.)
- Automatischer Nullpunktabgleich
- Automatische Stempelanpressdruckregelung
- Echtzeit-Farbdarstellung
- Automatische und manuelle Skalierung
- Darstellung der Achsen frei wählbar (z. B. Temperatur (x-Achse) gegen Delta L (y-Achse))
- Mathematische Berechnungen (z. B. erste und zweite Ableitung)
- Abspeicherung kompletter Auswertungen
- Multitasking-Funktion
- Multi-User-Funktion
- Zoommöglichkeit verschiedener Kurvenausschnitte
- Beliebig viele Kurven können zum Vergleich übereinander geladen werden
- Online Help Menü
- Freie Beschriftungen
- EXCEL® und ASCII Export der Messdaten
- Datenglättung
- Nullkurven werden verrechnet
- Cursor-Funktion
- Statistische Kurvenauswertung (Mittelwertskurve mit Vertrauensintervall)
- Tabellarischer Ausdruck der Daten und Ausdehnungskoeffizienten
- Berechnung von Alpha Phys, Alpha Tech, relative Ausdehnung L/L0
- Kurvenarythmetik, Addition, Subtraktion, Multiplikation
Applikationen
Anwendungsbeispiel: Glaskeramik
Die Dilatometrie ist eine exzellente Methode zur Bestimmung des Ausdehnungskoeffizienten (CTE) und des Erweichungspunktes von Glaskeramik. Außer der absoluten Ausdehnung, der relativen Ausdehnung und des Ausdehnungskoeffizienten (CTE) kann gegen die Temperatur auch die erste Ableitung der Absolutausdehnung berechnet werden. Der O-Durchgang der Differenziation ist das Maximum der thermischen Ausdehnung und somit kann der Erweichungspunkt des Materials genau berechnet werden.
Anwendungsbeispiel: DTA Messung mittels Quarzprobe
Mit dem Dilatometer L75 und dem DTA-Auswertezusatz kann an einer kristallinen (SiO2) Probe eine DTA-Messung mit gleichzeitiger Temperatureichung durchgeführt werden. Während einer linearen Aufheizphase der Probe wird das Regelverhalten durch die endothermen und exothermen Reaktionen verändert und vom Softwareprogramm korrigiert. Aus diesen Veränderungen wird eine DTA-Kurve erzeugt. Da diese Umwandlung bei SiO2, laut Literatur, bei 574°C stattfindet kann mittels des DTA-Peaks die Kalibrierung kontrolliert werden.
