Description
En bref

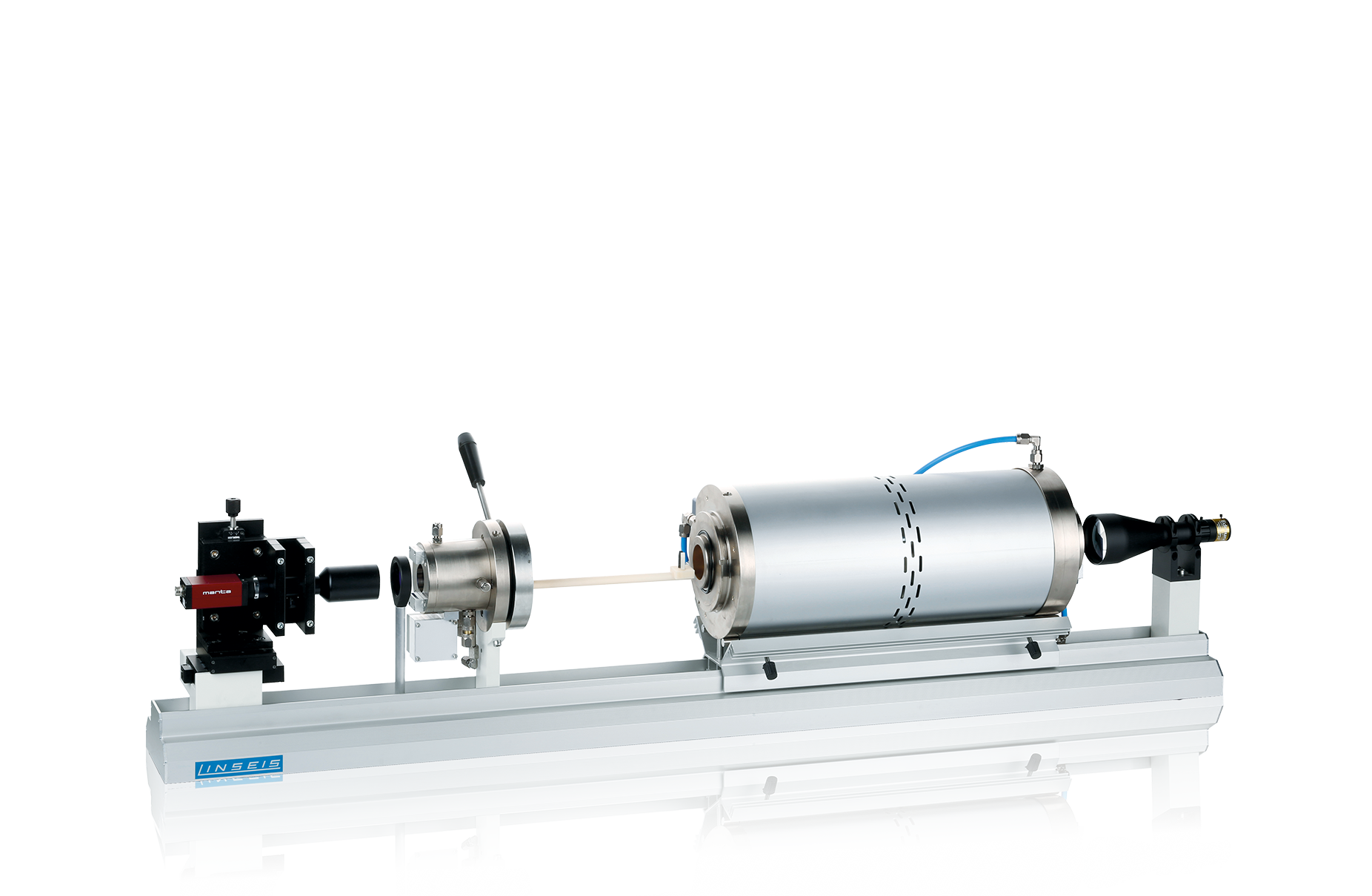

Le dilatomètre optique L74 a été conçu pour répondre aux applications exigeantes de l’industrie du verre, de l’industrie des métaux et de l’énergie.
Une caméra CCD haute résolution permet une analyse visuelle en temps réel de la dilatation de l’échantillon – soit sous forme d’image unique, soit sous forme de séquence vidéo.
L’avantage de cette méthode est qu’aucune force n’est exercée sur l’échantillon, de sorte qu’il n’y a pas de déformation mécanique.
Dans le cas d’échantillons mous ou d’échantillons dont la résistance varie pendant la mesure, le résultat peut toujours être influencé par la pression de contact d’un dilatomètre à piston poussoir classique. Le dilatomètre optique peut contribuer à minimiser cette influence.
Le logiciel LINSEIS intègre plusieurs fonctions de correction et d’analyse et la conception horizontale unique permet les applications les plus exigeantes.
L’adaptateur solide-liquide spécial est une extension qui permet de mesurer le volume des solides, des liquides et des transitions de phase solide-liquide.
Un support d’échantillon spécial est également disponible pour mesurer les films rigides qui fléchiraient trop sous l’effet des forces exercées par un dilatomètre à piston poussoir.
Fonctions :
- Mesure de l’allongement sans contact
- Caméra CCD haute résolution
- Fleximètre optique
Principe de mesure
Dans un dilatomètre optique, l’échantillon est comparé en permanence à une référence pendant la mesure.
La référence est généralement un matériau connu avec une expasnsion définie et sert de correction en temps réel pour surmonter les variations optiques dues aux effets atmosphériques pendant le chauffage.
Le champ de vision a une surface de 3,3 x 2,8 mm2 et est généralement focalisé sur le bord supérieur de l’échantillon.
Détection optique dilatométrique de l’échantillon et de la référence
Caractéristiques uniques
Mesure de l'allongement sans contact
Caméra CCD haute résolution
Mise au point entièrement automatique
Mesure des transitions de phase solide, liquide
et solide-liquide
Plage de température :
-100°C à +2000°C
Fonctionnement dans différentes atmosphères
: oxydante,
réductrice, inerte, vide
Analyse en temps réel sous forme d'image unique ou de vidéo
Service d'assistance téléphonique
+49 (0) 9287/880 0
Notre service est disponible du lundi au
jeudi de 8h à 16h
et vendredi de 8h à 12h.
Nous sommes là pour vous !
Spécifications
MODELL | DIL L74 OD* |
|---|---|
| Temperaturbereich: | -100°C bis 500°C |
| RT bis 500/1000/1500/2000°C | |
| Optisches Messsystem: | Optisches Dilatometer, ausgestattet mit einer hochauflösenden Kamera und vollautomatischem Fokus |
| Sichtfeld: | 3.3 x 2.8 mm |
| Messsystem: | optisch, kontaktlos |
| Genauigkeit: | bis 1 µm |
| Atmosphäre: | oxidierend (optional: red., inert und Vakuum) |
| Vakuum: | bis 10E-5 mbar |
| Heizrate: | 0.01 bis 100 K/min |
| Interface: | USB |
| *Spezifikationen hängen von den Konfigurationen ab |
Fiches techniques
Logiciel
Noir sur blanc
Le puissant logiciel d’analyse thermique LINSEIS, basé sur Microsoft® Windows®, est la fonction la plus importante dans la préparation, la réalisation et l’évaluation des expériences thermoanalytiques, en plus du matériel utilisé.
Avec ce logiciel, Linseis offre une solution complète pour la programmation de tous les paramètres et fonctions de contrôle spécifiques à l’instrument, ainsi que pour le stockage et l’analyse des données.
Grâce à nos spécialistes et à nos experts en applications, LINSEIS a été en mesure de développer un logiciel complet, facile à comprendre et convivial.
Fonctions générales
- Représentation en couleurs en temps réel
- Mise à l’échelle automatique et manuelle
- Représentation des axes au choix (par exemple, température (axe x) contre delta L (axe y))
- Calculs mathématiques (par exemple, dérivée première et dérivée seconde)
- Sauvegarde de rapports complets
- Fonction multitâche
- Fonction multi-utilisateurs
- Possibilité de zoomer sur différentes parties de la courbe
- Possibilité de charger un nombre illimité de courbes à des fins de comparaison
- Menu d’aide en ligne
- Annotations
- Exportation EXCEL® et ASCII des données de mesure
- Lissage des données
- Les courbes zéro sont compensées
- Fonction curseur
- Évaluation statistique des courbes (courbe de moyenne avec intervalle de confiance)
- Impression des données et des coefficients de dilatation sous forme de tableau
- Calcul d’Alpha Phys, Alpha Tech, extension relative L/L0
- Arithmétique des courbes, addition, soustraction, multiplication.
