Die thermische Ausdehnung von SiO2 kann mit dem L75-Dilatometer leicht gemessen werden, auch der Phasenübergang von Quarz zu Quarz. Einkristalliner Quarz zeigt bei etwa 575°C einen Phasenübergang zu sogenanntem Hochquarz (Quarz), der durch Ausdehnungsmessung nachgewiesen werden kann.
Zusätzlich ermöglicht die berechnete DTA-Funktion der Linseis L75 Dilatometerserie einen detaillierten Einblick in das thermische Verhalten des Materials und eine einfache Erkennung und Identifizierung solcher Phasenübergänge.
Die berechnete DTA-Messung ist eine mathematische Routine auf der Grundlage der Probentemperatur.
Exo- und endotherme Effekte beeinflussen die Änderung der Probentemperatur während des dynamischen Heiz- oder Kühlzyklus im Vergleich zum eingestellten Heizprofil.

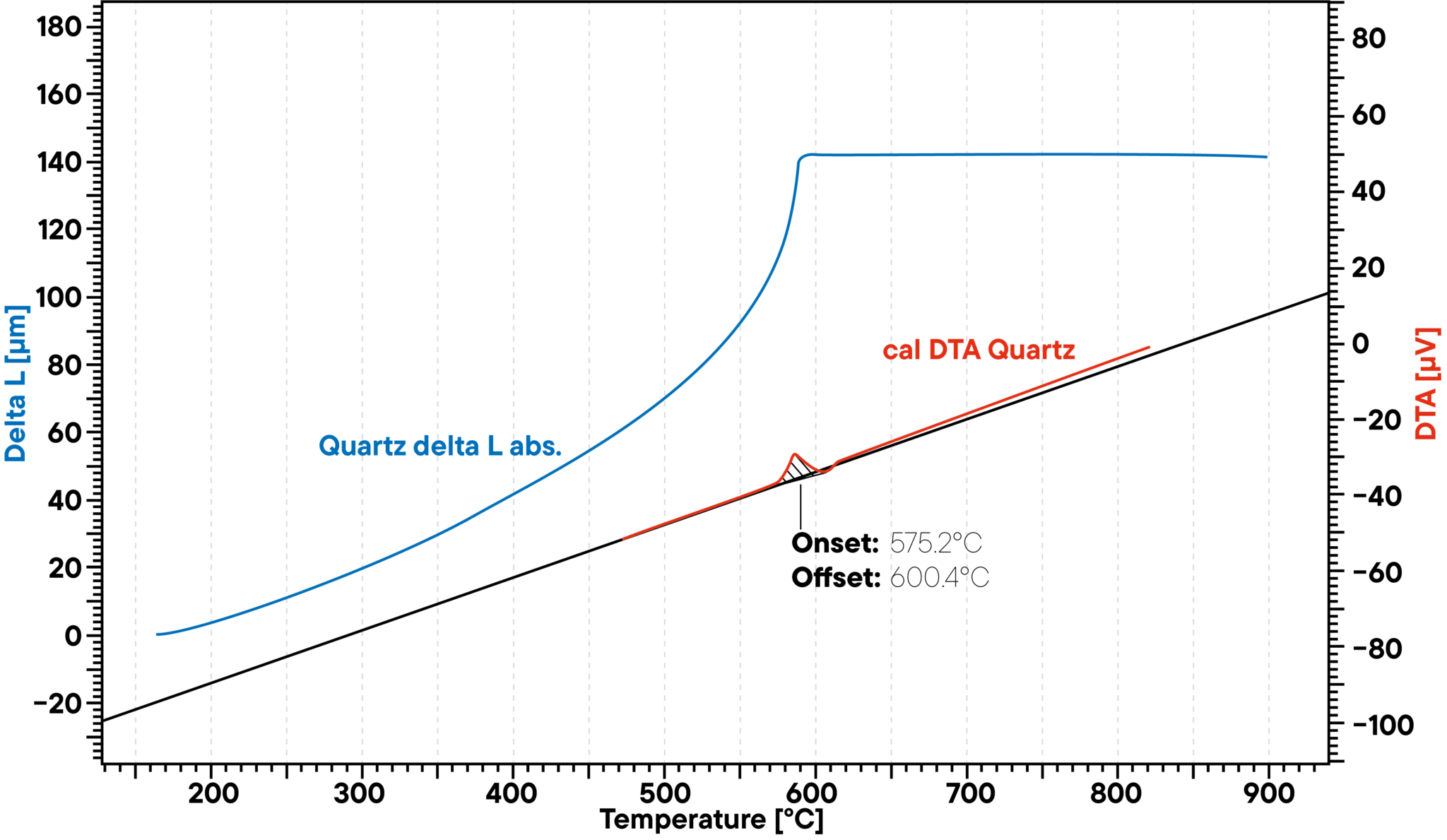

Der Phasenübergang des gemessenen α-SiO2 findet bei ca. 575°C statt. Die blaue Kurve zeigt den gemessenen absoluten Delta-L-Wert in Abhängigkeit von der Temperatur in µm, was dem Standardsignal eines Dilatometers entspricht.
Die rote cal-DTA-Kurve der Messung wird durch eine mathematische Auswertung der eingestellten Temperatur und der tatsächlichen Probentemperatur erzeugt. Sie zeigt einen Peak an, der den Phasenübergang anzeigt, wie es bei einer klassischen DSC oder DTA der Fall wäre.
Die Anwendung der DTA-Funktion ermöglicht es, die genauen Phasenübergangstemperaturen zu bestimmen, wenn die Ausdehnungskurve keinen eindeutigen Anfangspunkt angibt.
Die Abweichung der gemessenen Temperatur (575,8 °C) vom Literaturwert (574 °C) kann für eine Temperaturkalibrierung verwendet werden.
Passendes Messgerät
